五轴数控小磨头抛光机ÅFiSy CCOS300A
五轴数控小磨头抛光机ÅFiSy CCOS300A采用数控小磨头对光学零件表面进行抛光。CCOS是计算机控制光学表面成形（Computer Controlled Optical Surfacing，CCOS）的英文缩写，通常也称为数控小磨头抛光。CCOS一般采用比工件小的抛光盘，在每一时刻只对光学镜面的一个局部区域（子孔径）进行抛光，在数控系统的控制下，以特定的路径和速度在光学镜面上运动，通过控制每一区域内的驻留时间来控制光学元件表面的材料去除量，以达到修正面形误差，提高面形精度的目的。
埃福思科技研制的数控小磨头抛光机ÅFiSy CCOS300A，具备5轴5联动功能，可加工平面、球面、非球面等光学零件。
图1 数控小磨头抛光机ÅFiSy CCOS300A外观

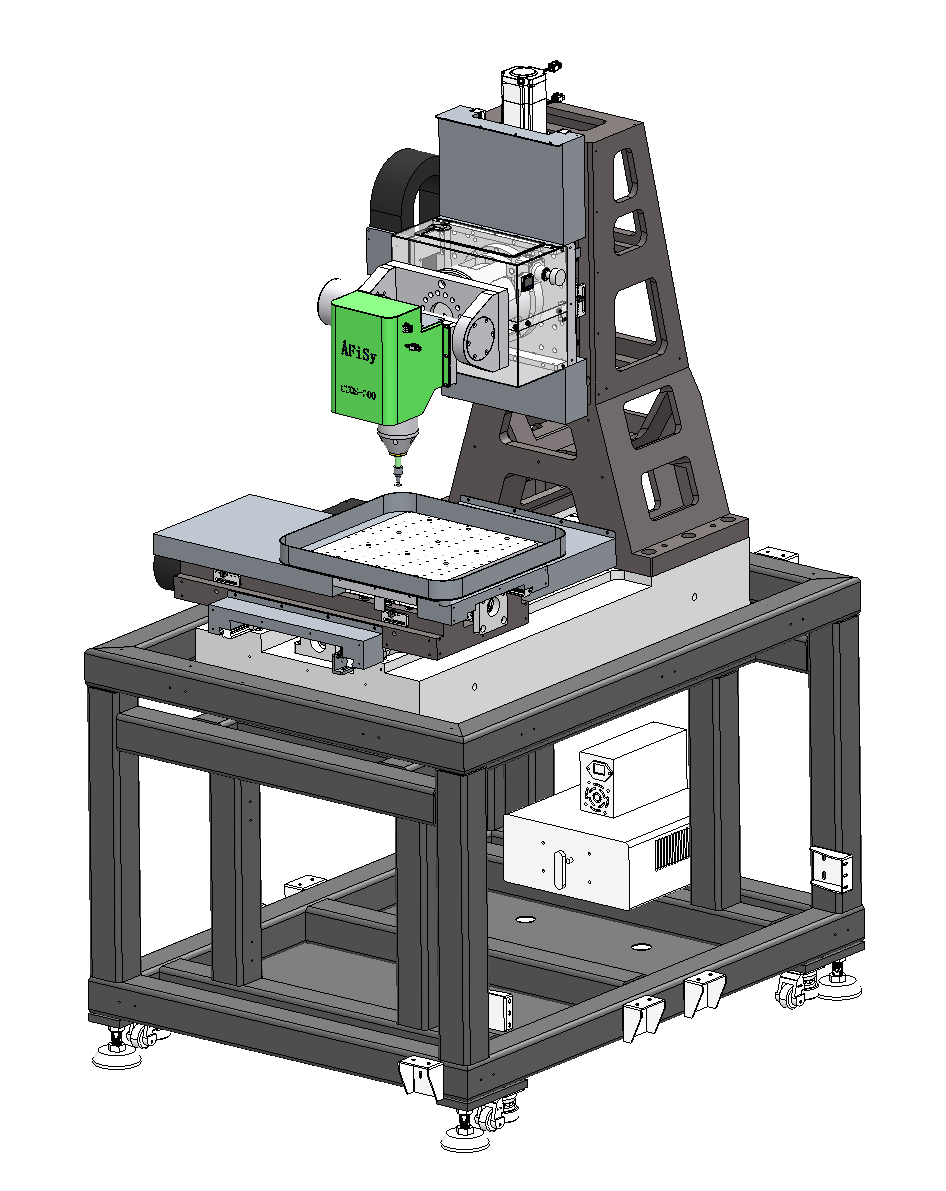

图2 数控小磨头抛光机ÅFiSy CCOS300A内部结构
ÅFiSy CCOS300A具有以下特点和优点。
- 5轴5联动（X/Y/Z/A/B），可适应平面、球面、非球面等面型的加工；
- 先进运动控制技术，驻留时间精确控制，实现更高抛光精度；
- 计算软件集成了各种先进算法，比如确定最优加工量的L曲线算法和最优的边缘延拓算法（光滑下降延拓法）
- 计算软件提供加工分析模块，可对加工结果与仿真结果进行对比分析，可以分析出加工中的去除函数误差，从而可以提高后续加工的确定性和加工精度；
- 控制软件高度集成，实现了全数字化监控、各监控系统信息共享；
- 控制软件高度智能，具备加工保护、远程协助、日志等高级功能。
- 配置三坐标测头，用于工件位置检测，使工件装夹等操作便捷、高效、智能。
埃福思科技的数控小磨头抛光机ÅFiSy CCOS300A具备高刚度、高精度、高动态特性、功能强大、操作方便智能等优点。
- 设备主要技术指标
(1) 运动轴行程与最大速度
- X轴：400mm，X轴最大速度：5000mm/min；
- Y轴：350mm，Y轴最大速度：5000mm/min；
- Z轴：200mm，Z轴最大速度：3000mm/min；
- A轴：±45°，A轴最大速度：10rpm；
- B轴：±40°，B轴最大速度：10rpm；
(2) 精度
- X轴直线度：0.01mm，X轴重复定位精度：10μm；
- Y轴直线度：0.01mm，Y轴重复定位精度：10μm；
- Z轴直线度：0.01mm，Z轴重复定位精度：10μm；
- A轴重复定位精度：0.01°；
- B轴重复定位精度：0.01°；
- 三坐标测头触发重复精度：5μm；
(3) 抛光工具
- 转速：0～200rpm；
- 工作压力0~0.4Mpa可调；
- 更换抛光盘和抛光液可实现研磨、粗抛和精抛等功能；
(4) 工艺系统
- 工艺软件包括面形误差分析处理模块、去除函数获取模块、驻留时间求解模块、加工结果分析预测模块等；可适应平面、球面、非球面等不同面型光学元件加工；
- 计算软件集成了各种先进算法，比如确定最优加工量的L曲线算法和最优的边缘延拓算法（光滑下降延拓法）；
- 计算软件提供加工分析模块，可对加工结果与仿真结果进行对比分析，可以分析出加工中的去除函数误差和定位误差，从而可以提高后续加工的确定性和加工精度；
- 控制软件高度智能，具备加工保护、远程协助、日志等高级功能。
(5) 设备尺寸规格
- 占地尺寸：2.0×1.5m；
- 设备总高：2.2m；
- 设备总重：1.5吨；
- 设备功率：5 KW；
- 供电电源：三相380V，50Hz；
(6) 工作环境
- 工作温度：20℃-25℃；
- 洁净度：10万级；
- 压缩空气：压力0.4~0.7MPa；
- 相对湿度：40～60%之间。
- 主要外购配置清单
ÅFiSy CCOS300A的主要外购配置清单如下：
|
序号 |
名 称 |
品 牌 |
国别 |
单位 |
数量 |
|
1 |
床身底座 |
花岗岩 |
中国 |
套 |
1 |
|
2 |
电机 |
松下 |
日本 |
套 |
6 |
|
3 |
丝杆导轨 |
HIWIN |
台湾 |
套 |
1 |
|
4 |
气缸 |
亚德客 |
台湾 |
套 |
1 |
|
5 |
光电开关 |
欧姆龙 |
日本 |
套 |
1 |
|
6 |
工控机 |
研华 |
台湾 |
台 |
1 |
|
7 |
显示器 |
戴尔 |
美国 |
台 |
1 |
- 备品备件明细
设备交付过程中提供常用易损件备品，防止零配件损坏及时更换，明细如下：
-
- φ15~φ60抛光盘 5件
- 内六角扳手（公制） 1套
- 开口扳手 1套
- 螺丝刀 1套
- 液压表架 1套
- 数显千分表 1套
