埃福思科技研制的非球面磨床ÅFiSy ASG1000-600采用高精度大理石床身，高性能磨削电主轴，磨削液全自动恒温循环控制，设备具备5轴5联动功能，自主运动控制技术，最大可加工1000×600mm尺寸的工件，具备平面、球面、非球面、离轴面等不同面型光学元件磨削加工能力。
>磁流变抛光机、离子束抛光机、小磨头抛光机、长沙埃福思科技 ion beam figuring, ion beam polishing, magnetorheological-finishing, AFiSy, ÅFiSy, Techonology/p>
>磁流变抛光机、离子束抛光机、小磨头抛光机、长沙埃福思科技 ion beam figuring, ion beam polishing, magnetorheological-finishing, AFiSy, ÅFiSy, Techonology/p>
>磁流变抛光机、离子束抛光机、小磨头抛光机、长沙埃福思科技 ion beam figuring, ion beam polishing, magnetorheological-finishing, AFiSy, ÅFiSy, Techonology/p>
>磁流变抛光机、离子束抛光机、小磨头抛光机、长沙埃福思科技 ion beam figuring, ion beam polishing, magnetorheological-finishing, AFiSy, ÅFiSy, Techonology/p>
>磁流变抛光机、离子束抛光机、小磨头抛光机、长沙埃福思科技 ion beam figuring, ion beam polishing, magnetorheological-finishing, AFiSy, ÅFiSy, Techonology/p>
>磁流变抛光机、离子束抛光机、小磨头抛光机、长沙埃福思科技 ion beam figuring, ion beam polishing, magnetorheological-finishing, AFiSy, ÅFiSy, Techonology/p>

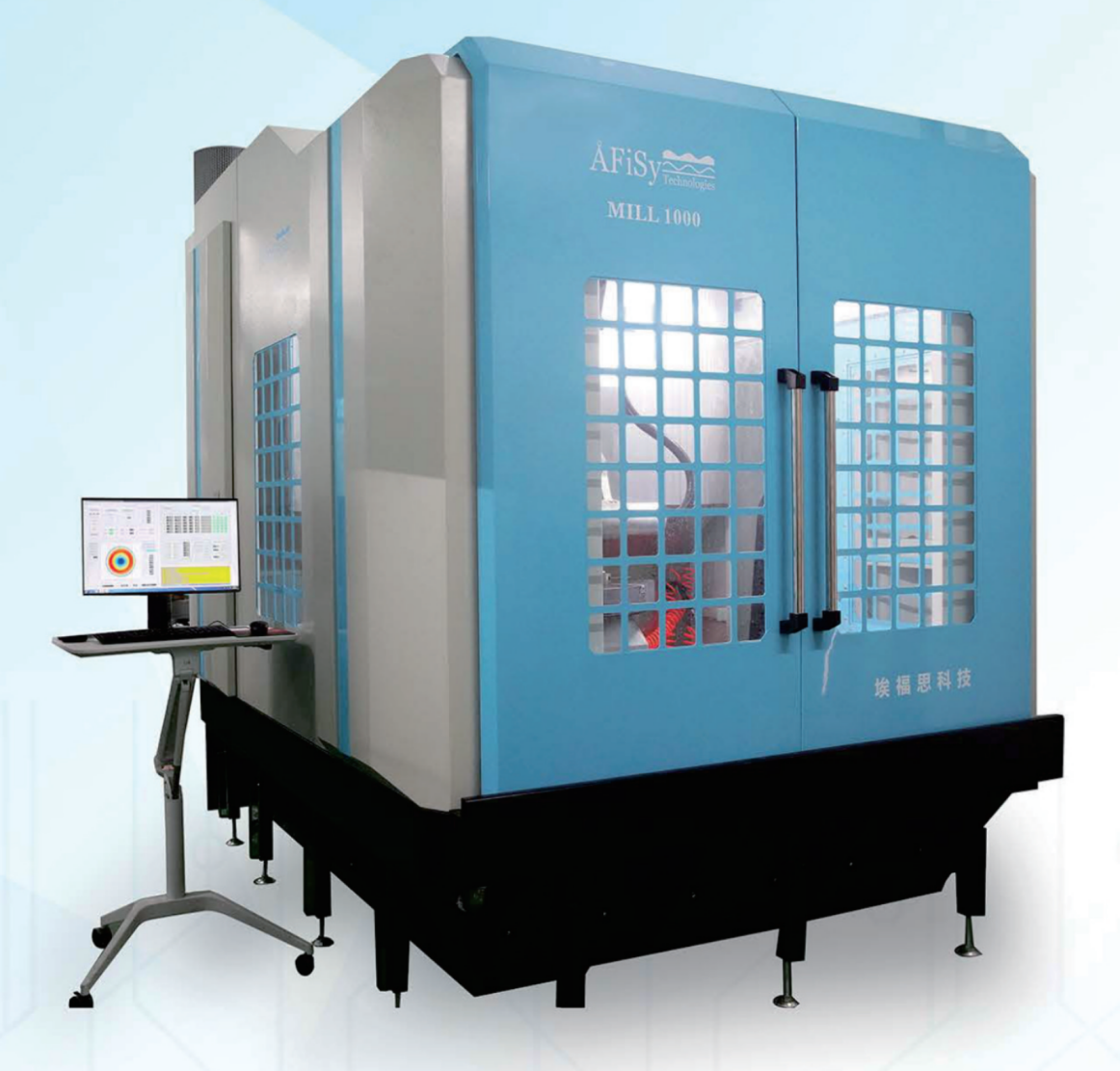

图1 非球面磨床ÅFiSy ASG系列外观

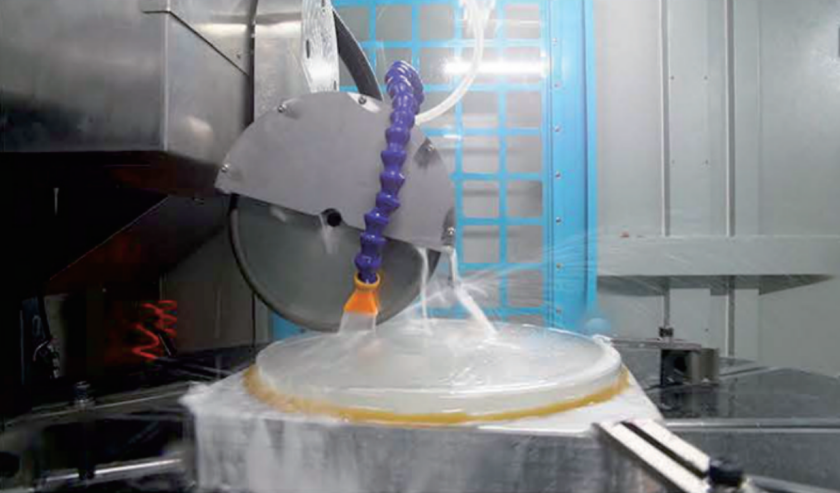

图2 非球面磨床ÅFiSy ASG1000-600正在磨削
>磁流变抛光机、离子束抛光机、小磨头抛光机、长沙埃福思科技 ion beam figuring, ion beam polishing, magnetorheological-finishing, AFiSy, ÅFiSy, Techonology/p>

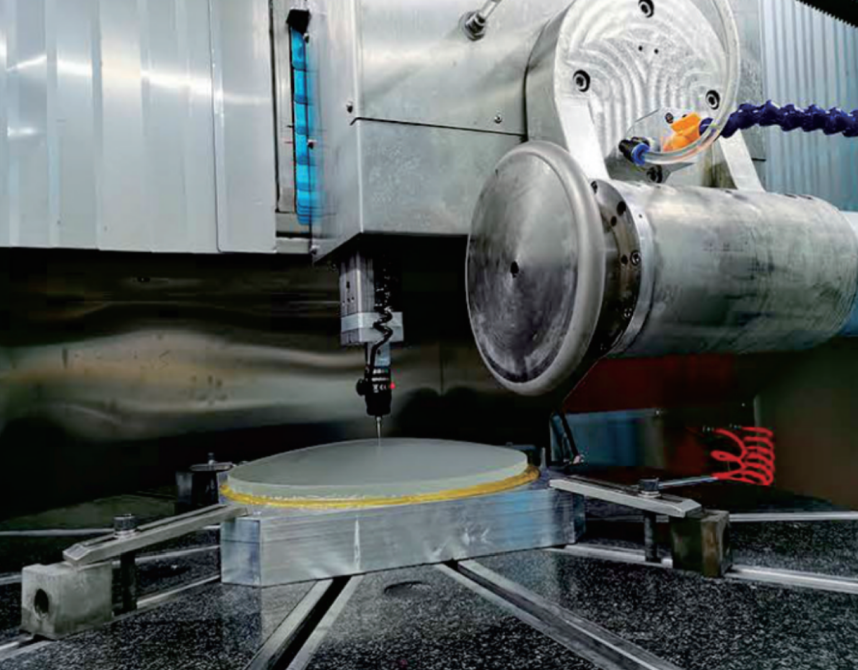

图3 非球面磨床ÅFiSy ASG1000-600正在使用3坐标测头检测
>磁流变抛光机、离子束抛光机、小磨头抛光机、长沙埃福思科技 ion beam figuring, ion beam polishing, magnetorheological-finishing, AFiSy, ÅFiSy, Techonology/p>
ÅFiSy ASG1000-600具有以下特点和优点。
>磁流变抛光机、离子束抛光机、小磨头抛光机、长沙埃福思科技 ion beam figuring, ion beam polishing, magnetorheological-finishing, AFiSy, ÅFiSy, Techonology/p>
- 整体大理石框架结构，大理石在地下埋藏多年，结构相当稳定，是高精度设备的最理想床身；
- 5轴5联动（X/Y/Z/A/C）；
- 高性能磨削电主轴；
- 自主知识产权运动控制技术；
- 工艺系统具有完备完善的监控功能，具有意外断电、断液、断气等故障报警功能；
- 控制软件高度智能，具备加工保护、远程协助、日志等高级功能。
- 配置高精度三坐标测头，具备位置检测和面型检测功能，具备补偿磨削功能。
埃福思科技的非球面磨床ÅFiSy ASG1000-600具备高刚度、高精度、高动态特性、功能强大、操作方便智能等优点。
>磁流变抛光机、离子束抛光机、小磨头抛光机、长沙埃福思科技 ion beam figuring, ion beam polishing, magnetorheological-finishing, AFiSy, ÅFiSy, Techonology/p>
- 设备主要技术指标
整个结构采用龙门式结构，立柱固定；采用天然花岗岩材料。具有X、Y、Z、A、C运动轴。工件具备X、C运动，磨削轴具备Y、Z、A运动。
(1) 运动轴行程与最大速度
- X轴：1000mm，X轴最大速度：8000mm/min；
- Y轴：600mm，Y轴最大速度：8000mm/min；
- Z轴：300mm，Z轴最大速度：5000mm/min；
- A轴：±45°，A轴最大速度：10rpm；
- C轴：n×360°，C轴最大速度：10rpm；
>磁流变抛光机、离子束抛光机、小磨头抛光机、长沙埃福思科技 ion beam figuring, ion beam polishing, magnetorheological-finishing, AFiSy, ÅFiSy, Techonology/p>
>磁流变抛光机、离子束抛光机、小磨头抛光机、长沙埃福思科技 ion beam figuring, ion beam polishing, magnetorheological-finishing, AFiSy, ÅFiSy, Techonology/p>
(2) 精度
- X轴直线度：≤0.005mm，X轴重复定位精度：≤±2μm；
- Y轴直线度：≤0.005mm，Y轴重复定位精度：≤±2μm；
- Z轴直线度：≤0.005mm，Z轴重复定位精度：≤±2μm；
- A轴重复定位精度：≤±10″；
- C轴重复定位精度：≤±10″；
- 三坐标测头检测重复性：≤0.5μm；
- 磨削精度：≤ 5µm PV/300mm。
(3) 铣磨加工单元
- 电主轴最大转速：20000rpm；
- 电主轴径向跳动：0.002mm；
- 电主轴轴向跳动：0.005mm；
- 对刀系统精度：0.002mm；
- 磨削液温度控制范围：20~30℃；
- 磨削液自动恒温循环控制，恒温精度：±1℃；
- 带磨削液自动过滤功能，最大过滤流量：120L/min；
(4) 工艺系统
- 控制软件功能完善，可适应平面、球面、非球面、离轴面等不同面型光学元件磨削加工；
- 工艺系统具有完备完善的监控功能，具有意外断电、断液、断气等故障报警功能；
- 工艺软件兼容目前主流的各种面形数据格式输入；‘
- 控制软件高度智能，具备加工保护、远程协助、日志等高级功能。
- 配置高精度三坐标测头，具备位置检测和面型检测功能。
- 可以根据自身三坐标测量数据或外部检测数据对工件进行补偿磨削。
(5) 设备尺寸规格
- 占地尺寸：3.5mХ3.0m；
- 设备总高：2.8m；
- 设备总重：6吨；
- 设备功率：15KW；
- 供电电源：三相380V /220V，50Hz；
(6) 工作环境
- 工作温度：20℃-22℃；
- 洁净度：10万级；
- 压缩空气：压力0.6±0.1MPa；
- 相对湿度：40～60%之间。
